Метчик

Англоязычный вариант:  Tap

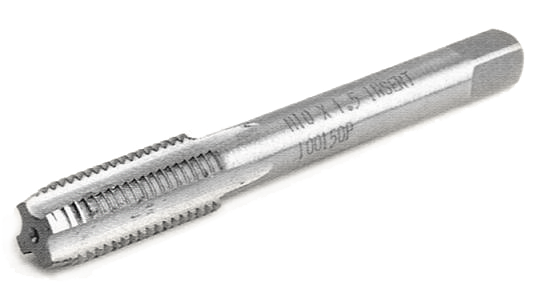

Метчики применяют для нарезания внутренних резьб. Метчик представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки. Рабочая часть метчика имеет режущую и калибрующую части. Задняя поверхность для исключения трения её об обрабатываемую деталь выполняется затылованной (некруглой). Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы. При нарезании крупных резьб часто используют комплекты из двух или трёх метчиков, отличающихся размерами.

Метчики могут использоваться на токарных и сверлильных станках и обрабатывающих центрах. Метчик закрепляют на станке в специальном патроне.

В велосипеде существуют несколько стандартных размеров:

РазмкрПрименениеОтверстие, метрическая системаОтверстие, стандарт SAE
3 ммРегулировка в задних дропаутах
5 мм x 0,8 ммКрепление для флягодержателей, крепёжные отверстия для крыльев, боссы для рычагов переключения скоростей4,20#19
6 мм x 1 ммБоссы для крепления кантилеверных тормозных ситем, некоторые отверстия для крепления крыльев5 мм#9
10 мм x 1 ммКронштейны крепления переключателя скоростей (петухи)9,0 мм"T"
1/2" x 20 Л и ПРезьба крепления педалей для односоставных шатунов
9/16" x 20 Л и ПРезьба крепления педалей для трёхсоставных шатунов
1.375 x 24 tpi Л и ПКаретки британского или ISO стандарта
35 x 1 мм Л и ПФранцузский и шведский стандарты каретки
36 x 1 ммИтальянский стандарт каретки

Инструмент для нарезания внешних резьб называется плашкой.
