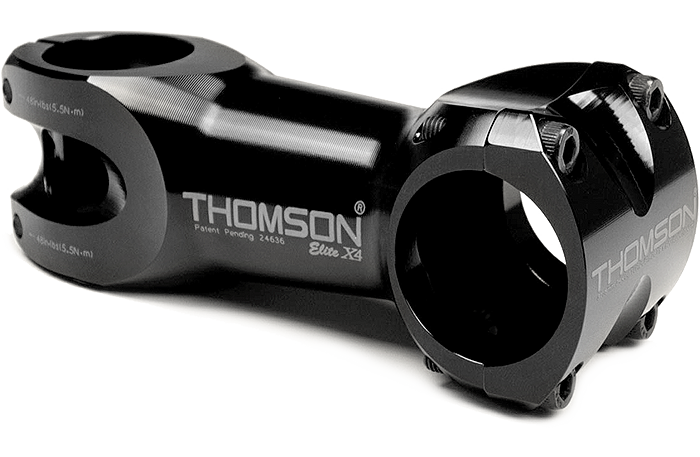

Вынос

Англоязычный вариант:  Stem

Часть велосипеда, соединяющая горизонтальную трубку руля с вертикальным штоком передней вилки.

Типы выносов

  • Обычный вынос, предназначенный для резьбовых рулевых колонок, устанавливается вовнутрь штока вилки, где для крепления используется клиновидное крепление. Диаметр выноса должен соответствовать внутреннему диаметру рулевого штока. Обычно этот диаметр на 1/8" меньше диаметра рулевой колонки.e.
  • Безрезьбовой вынос крепится к штоку вилки, следовательно его внешний диаметр должен соответствовать диаметру выноса.
  • Вынос стокера для тандемов конструктивно похож на обычный безрезьбовой вынос, за тем лишь исключением, что крепится не на шток вилки, а на подседельную трубу впереди сидящего велосипедиста.
  • Вынос со стяжным болтом. Данный тип выносов уже не так часто встречается. Вынос со стяжным болтом устанавливается только на вилку со специальным пазом на штоке и муфтой со стяжным болтом или быстросъёмным механизмом. Эти выносы чаще всего устанавливаются на складные велосипеды.
  • Регулируемый вынос (называемый также «кронштейном майора Тейлора», по имени разработчика) — это устройство, привинчиваемое к штырю, позволяющее регулировать высоту, угол наклона, а также удлинение (длина) выноса.

Размеры штока

Номинальный размерДиаметр выноса
Внешний диаметр (размер безрезьбового выноса)Внутренний диаметр (размер клиновидного болта)
1" Standard (25,4 мм)7/8"(22,2 мм)
1 1/8" (28,6 мм)1" (25,4 мм)
1 1/4" (31,8 мм)1 1/8" (28,6 мм)
BMX/OPC велосипеды0,833" (21,15 мм)
French 25 мм (устаревший)22 мм
Размеры руля

Диаметр крепления выносаДиаметр ручекПрименение
22,2 мм7/8"22,2 мм7/8"Стальные рули. В основном, BMX и горные велосипеды.
23,8 мм15/16"22,2 мм7/8"Устаревший британский стандарт для стальных рулей, устанавливавшихся на 3-скоростных велосипедах. Также использовался в более поздних гнутых рулях.
25,0 мм23,5 ммУстаревший французский стандарт.
25,4 мм1"22,2 мм7/8"Размер руля стандарта ISO, используемый в большинстве современных велосипедах с вертикальным рулём. Также использовался для стальных гнутых рулей.
25,4 мм1"23,8 мм15/16"Размер руля стандарта ISO, используемый в большиестве велосипедов с гнутым рулём. Также использовался в старых британских велосипедах с алюминиевым вертикально ориентированным рулём.
25,8 мм23,8 мм15/16"Неофициальный переходный размер, используемый некоторыми итальянскими производителями для совместимости с выносами ISO 25,4 мм, так и итальянскими выносами 26,0 мм.
26,0 мм23,8 мм15/16"Итальянский стандарт для гнутых рулей. Использовался разными производителями для совместимости с итальянскими выносами и некоторыми бутиковыми фирмами класса хай-енд. Иногда данный стандарт ошибочно называют "дорожным" размером.
26,4 мм23,8 мм15/16"Старый стандарт фирмы Cinelli и различных копий. В 1998 году компания перешла на стандарт 26,0 мм.
27,0 мм23,8 мм15/16"Устаревший стандарт для титановых рулей.
31,8 мм1 1/4"23,8 мм15/16"Увеличенный размер.

Отличие «шоссейного» от «горного». Существует всеобщее заблуждение насчёт разницы между шоссейным и горным размерами крепления руля к выносу. В действительности же в большинстве велосипедов используется стандартный размер крепления ISO 25,4 мм / 1", вне зависимости от того, на каком типе велосипеда оно установлено. Шоссейные велосипеды класса хай-енд, собранные на компонентах, подобранных вручную, зачастую комплектуются дорогостоящими бутиковыми рулями и выносами итальянского стандарта. Неитальянские производители высококачественных дорогих компонентов стараются поддерживать оба стандарта.

Высота, угол наклона, длина

Многие выносы позволяют произвести регулировку высоты, угла наклона и длины. К сожалению, измерение этих параметров не было жёстко стандартизировано, поэтому довольно сложно сравнить два выноса по параметрам, указанным производителем..

  • Высота выноса — общая высота конструкции, измеренная по перпендикулярной оси.
  • Угол наклона или подъём измеряется как относительно оси рулевого штока, так и относительно перпендикуляра к нему. Например, вынос, расположенный строго перпендикулярно к штоку может обозначаться как с углом наклона 90°, так и с углом 0°.
  • Длина или удлинение обычно измеряется как длина отрезка, проходящего вдоль выноса от центральной оси штока вилки до центральной оси, проходящей вдоль руля.

Существует также измерение фактического удлинения выноса — по проекции отрезка между центрами на горизонтальную плоскость (а не вдоль выноса). В этом случае удлинение будет разным у двух выносов с одинаковой заявленной длиной, но разным углом наклона.

Выносы с фронтальной крышкой

Многие современные выносы используют фронтальную крышку, которая позволяет легко заменить руль или сам вынос без необходимости демонтировать рулевые ручки, обмотку или рычаги управления.

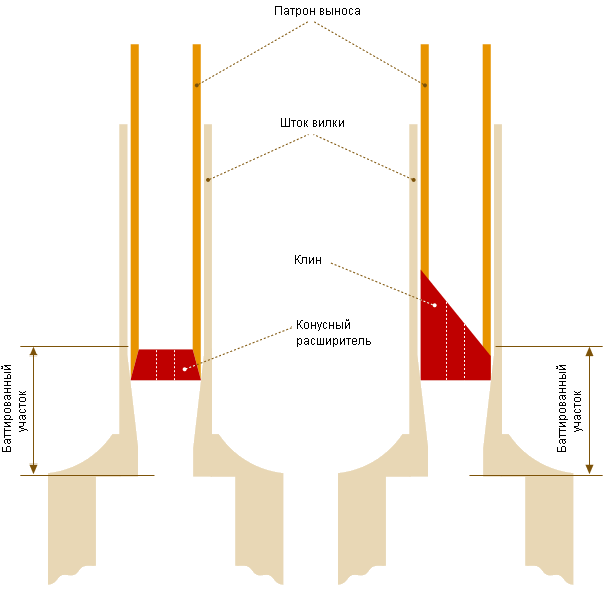

Стоит обратить внимание, что рулевой шток баттирован в нижней части. Таким образом, вынос, дойдя до конца, упирается в изменённый внутренний диаметр рулевой трубы и фиксируется в нём.

Очень важно следить за тем, чтобы вынос устанавливался с клиновидным креплением, закреплённым в месте сужения трубы. Иначе крепление может внезапно ослабиться.

В случае крепления клина на скосе трубы угол конуса дополнительно зацепляется за наклонную поверхность и обеспечивает более надёжную фиксацию.

На рамах небольшого размера есть риск опустить вынос слишком далеко в трубу.
